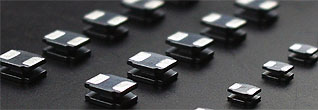

パワーインダクタ用低背小型ドラムコア画像 電極付きの低背角芯ドラムコアで、ハイパワーのSMD用に!
サイド電極製品も取り扱っております。電極設計についてはご相談ください。
  • 低背:最薄 0.7mm
  • 角芯ドラムコア
  • 標準品:4サイズ(1812, 2012, 2016, 2520mm)
  • 材質:Ni-Zn系フェライトT材
  • 携帯電話、デジタルカメラ等のパワーインダクタ、
    チョークコイル用に
  • 電極付きシールドコアも対応

シールドコア 低背ドラムコア
シールドコア ドラムコア

サイズ コード L(mm) W(mm) H(mm) (inch)
ドラムコアサイズ 181210 1.8 1.2 1.0 0705
201209 2.0 1.2 0.9 0805
201610 2.0 1.6 0.8 0805
252008 2.5 2.0 0.7 1008
252010 2.5 2.0 0.8 1008

Ni-Znフェライト
項目 単位 材質名
T
初透磁率
μi (f=100kHz)
- 400
残留磁束密度
Br
mT 310
保磁力
Hc
A/m 50
最大磁束密度
Bm ( Hm[A/m] )
mT 460
(4000)
相対損失係数
tanδ/μi
×10-6 40
(100kHz)
キュリー温度
Tc
>200
抵抗率
ρ
Ωcm 108
 すべての仕様は、予告なく変更される場合があります。
