■采用高像素照相机对尺寸进行测量，对RANK进行分类。
从而可以间接性改善客户在印刷电极时候发生偏移。
也可以满足切槽分类，详情请看 。
■通过改善挤压成型方法，从而客户把一整片分化时，分出来的单片边缘更加平滑。
■氧化铝基板平面光滑，表面孔少。也可以用于薄膜片式电阻。
|
15-Ø0.08mm
|
 |
标准尺寸(mm) |
50x60、60ｘ70、65ｘ74 |
| 标准厚度（mm） |
0.10、0.20、0.23、0.28、0.38
0.40、0.47、0.50、0.63、0.80、1.0 |
| 特殊尺寸（mm） |
□80～□120 |
| 特殊厚度（mm） |
＜0.10、＞1.0 |
| ■其他，有对有氧化铝基板进行钻孔需要。请观看左边照片。直径最小约0.08mm，最大直径为5mm。 |
| 15-Ø0.12mm 15-Ø0.20mm |
|
 特性
| 材料 |
氧化铝 |
| 产品记号 |
A-6 |
| 主要成分 |
Al2O3 96% |
| 颜色 |
白色 |
| 容积比重 [Kg/m3] |
3.7x103 |
| 吸水率 [%] |
＜0.01 |
| 安全使用温度 [℃] |
1,400 |
| 弯曲强度 [MPa] |
＞400 |
| 抗压强度 [MPa] |
＞1,070 |
| 热膨胀系数 |
20～ 500℃ |
7.2x10-6 |
| 20～ 800℃ |
7.8x10-6 |
| 20～1000℃ |
8.1x10-6 |
| 热传导率 [W/(m・K)] |
24 |
| 电介质强度 [kV/mm] |
10 |
| 体积固有电阻 [Ωcm] |
25℃ |
＞1014 |
| 300℃ |
＞1011 |
| 500℃ |
＞108 |
| 感应电率 (1MHz) |
9.3 |
| 介电损耗 (1MHz) |
0.0001 |
|
标准尺寸公差
| 产品 |
模具加工产品 |
激光加工产品 |
| 外形尺寸（最大、英寸） |
4.5x7.0 |
4.0x7.0 |
| 外形公差 |
±0.60%
NLT±0.05mm |
±0.30%
NLT±0.05mm |
| 版厚（mm） |
0.1～1.0 |
| 版厚公差 |
±10% |
| 弯曲公差 |
＞0.06/25.4mm、
但是未満版厚0.28mm的是＞0.13/25.4mm |
| 通孔（mm） |
＞Ø0.3 |
| 通孔公差 |
±0.60%
NLT±0.05mm |
±0.05mm |
| 直角度（mm） |
±0.3 |
±0.2 |
| 表面粗糙度Ra（μm） |
＜0.5 （A-996 ＜0.15） |
|
标准尺寸
| 樣式 |
外径尺寸 |
产品尺寸 |
产品取数 |
| mm |
inch |
| 0402 |
01005 |
60x49.5x0.1t
60x70x0.1t |
- |
- |
| 0603 |
0201 |
60x49.5x0.2t
64.2(60,65)x75(70,74)x0.2t |
- |
- |
| 1005 |
0402 |
60x49.5x0.28t
60x70x0.28t |
0.95x0.48 |
5,520
7,910 |
| 1608 |
0603 |
60x49.5x0.4t
60x70x0.4t |
1.50x0.80 |
2,166
3,080 |
| 2012 |
0805 |
60x49.5x0.47t |
1.95x1.20 |
1,102 |
| 3216 |
1206 |
60x49.5x0.5t |
3.00x1.50 |
558 |
| 3225 |
1210 |
60x49.5x0.5t |
3.00x2.50 |
324 |
| 5025 |
2010 |
60x49.5x0.5t |
5.00x2.50 |
198 |
| 6332 |
2512 |
60x49.5x0.5t |
6.30x3.10 |
126 |
| 1608-2凹 |
0603-2凹 |
60x49.5x0.5t |
1.60x1.60 |
896 |
| 1608-4凸 |
0603-4凸 |
60x49.5x0.5t |
3.20x1.50 |
429 |
| 1608-4凹 |
0603-4凹 |
60x49.5x0.5t |
3.20x1.60 |
448 |
| 氧化铝96％基版 反射率（日射反射比率） |
単位：％ |
| 波长 |
版厚度 |
| 0.28mm |
0.50mm |
0.97mm |
| 全波长域 |
300～2,500nm |
75.8 |
83.9 |
90.3 |
| 近紫外见域 |
300～780nm |
77.5 |
84.9 |
91.3 |
| 近紫外域 |
780～2,500nm |
73.5 |
82.7 |
89.0 |
量测基准：JIS K 5602
上列所写的数据世代表值、不是保证値。

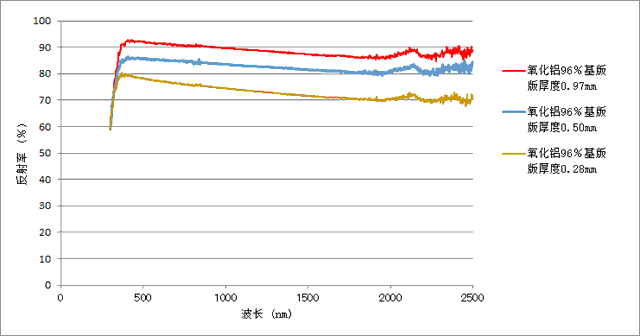

反射光谱
|
