高精密厚膜印刷基板
.
高精密厚膜印刷基板画像 当社のセラミック材料開発技術、高精密印刷技術、焼結技術を用いた、小型高性能化を目的としたセラミック印刷基板(メタライズ基板)です。電極には還元雰囲気によるタングステンメタライズ法及び貴金属ペースト(Ag-Pd・Ag等)による大気中によるメタライズ法のいずれの方法でも提供できます。特に従来の印刷精度を超えた高性能C・S・P・トランジスター用の印刷基板(S・S・M基板)は高密度実装化に役立ちます。

材質 アルミナ 96%
厚み 0.1mm~1.0mm

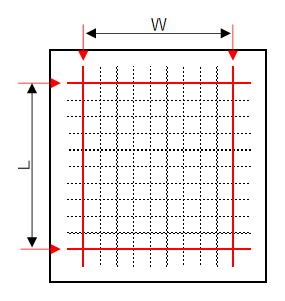

寸法 外形 最大120mm角程度
電極 W、Ag-Pd、Ag、他
その他 スルーホール印刷も対応できます。


お問合せ先

部署名:営業・事業統括グループ
WEB会議、Skype、SNS(LINEなど)での応対をいたします。
ご希望の方は下記へご連絡ください。追って返信いたします。
TEL 0561-48-5012 FAX 0561-48-5058
E-mail sales@phononmeiwa.co.jp
