 首頁 > 產品資訊 > 氧化鋁陶瓷基版

規格表下載
氧化鋁陶瓷基版

氧化鋁陶瓷基版
本公司優秀的材料技術同樣充分活用於氧化鋁陶瓷基版上。其特點是翹曲小、微細精密,平滑性能出色,甚至可用於薄膜。同時熱傳導性、尺寸精度、穩定的斷路性能均良好,因此最適合用作超小型晶片電阻、晶片網路電阻,以及最適合用作活用了通孔的厚膜混合集成IC基版。

另外Al2O3 99.9%薄膜基版以及加工貨品他能供應。

明和Plus

15-Ø0.08mm
氧化鋁陶瓷基版 本公司能生産供應圓形氧化鋁陶瓷基版也。
最大外徑是大約120mm。
請詢問。
氧化鋁陶瓷基版 有微小孔的氧化鋁基版
本公司能生産微小孔的氧化鋁基版。直徑是0.08毫毛左右以上。
15-Ø0.12mm    15-Ø0.20mm

特性
材料 氧化鋁
產品記號 A-6 A-996
主要成分 Al2O3 96%  Al2O3 99.6%
顏色 白色
容積比重 [Kg/m3] 3.7x103 3.8~3.9x103
吸水率 [%] <0.01
安全使用溫度 [℃] 1,400 1,200
彎曲強度 [MPa] >400 600
抗壓強度 [MPa] >1,070 N.A
熱膨脹係數
20~ 500℃ 7.2x10-6 7~8x10-6
20~ 800℃ 7.8x10-6
20~1000℃ 8.1x10-6 N.A
熱傳導率 [W/(m・K)] 24 27~30
電介質強度 [kV/mm] 10
體積固有電阻 [Ωcm] 25℃ >1014
300℃ >1011
500℃ >108
感應電率 (1MHz) 9.3 10.2
介電損耗 (1MHz) 0.0001 0.0002

標準尺寸公差
產品 模具加工產品 激光加工產品
外形尺寸(最大、英寸) 4.5x7.0 4.0x7.0
外形公差 ±0.60%
NLT±0.05mm
±0.30%
NLT±0.05mm
版厚(mm) 0.1~1.0
版厚公差 ±10%
彎曲公差 >0.06/25.4mm、
但是未満版厚0.28mm的是>0.13/25.4mm
通孔(mm) >Ø0.3
通孔公差 ±0.60%
NLT±0.05mm
±0.05mm
直角度(mm) ±0.3 ±0.2
表面粗糙度Ra(μm) <0.5 (A-996 <0.15)

標準尺寸・形狀 (產品記號:A-6)
樣式 外徑尺寸 產品尺寸 產品取數
mm inch
0402 01005 60x49.5x0.1t
60x70x0.1t
- -
0603 0201 60x49.5x0.2t
64.2(60,65)x75(70,74)x0.2t
- -
1005 0402 60x49.5x0.28t
60x70x0.28t
0.95x0.48 5,520
7,910
1608 0603 60x49.5x0.4t
60x70x0.4t
1.50x0.80 2,166
3,080
2012 0805 60x49.5x0.47t 1.95x1.20 1,102
3216 1206 60x49.5x0.5t 3.00x1.50 558
3225 1210 60x49.5x0.5t 3.00x2.50 324
5025 2010 60x49.5x0.5t 5.00x2.50 198
6332 2512 60x49.5x0.5t 6.30x3.10 126
1608-2凹 0603-2凹 60x49.5x0.5t 1.60x1.60 896
1608-4凸 0603-4凸 60x49.5x0.5t 3.20x1.50 429
1608-4凹 0603-4凹 60x49.5x0.5t 3.20x1.60 448

氧化鋁96%基版 反射率(日射反射比率) 単位:%
波長 版厚度
0.28mm 0.50mm 0.97mm
全波長域 300~2,500nm 75.8 83.9 90.3
近紫外見域 300~780nm 77.5 84.9 91.3
近紫外域 780~2,500nm 73.5 82.7 89.0
量測基準:JIS K 5602
上列所寫的數據是代表値、不是保證値。

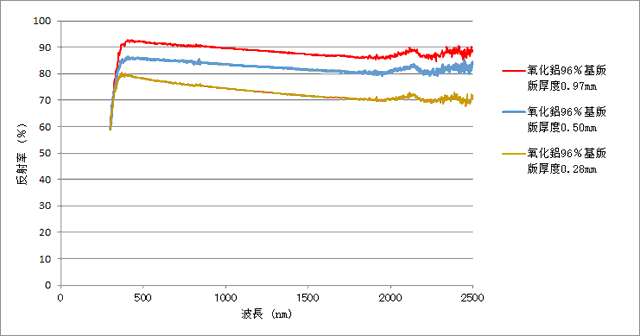

 反射光譜
